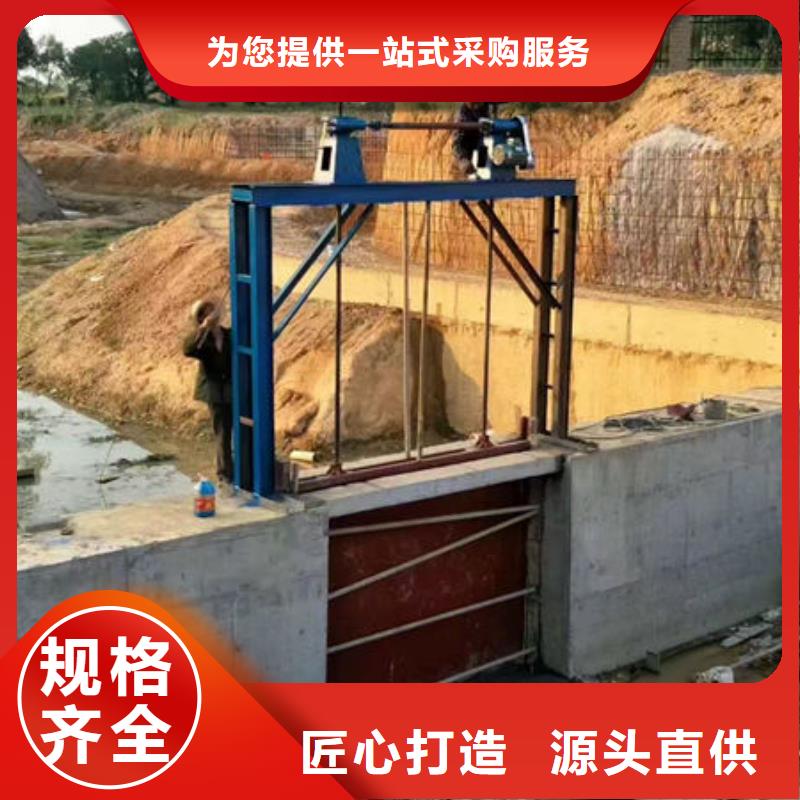

使用范围及用途 合金铸铁平面滑动闸门是水工建筑物中各种过水孔道上的控制设备，广泛应用于水利水电、市政建设、给水排水等工程的止水。它是用来开启和封闭放水孔道的，利用它的启闭便可起到控制水位，调节流量等作用。
@结构及特点 合金铸铁平面滑动闸门由闸板、闸框、止水条、挡板、闭紧楔块等部件组成。按闸门的结构形式可分为：平面平板式和平面拱形式，亦可分为整体式和组装式两种。 闸门在启闭机的作用（手动或电动）下，使闸板在闸框的滑道中上、下运动，实现开放和关闭过水孔口，闭紧楔块可使止水结合面有效贴合，以保证止水效果，实现良好的止水目的。
@规格及技术参数 1. 型号说明 HZ J -----口×口 HZ------铸铁闸门 F ------方形 J ------矩形 Y ------圆形 t------镶铜 口×口------闸门洞口尺寸：宽度×高度（mm） 2. 规格及基本参数详见附图
产品合格证应包括下列内容： a.制造帮名和出厂日期；
b.产品名称、型号及规格； c.工作水头； d.依据标准、检验结果和检验日期； e.出厂编号； f.检验人员及检验负责人签章。 产品使用说明书应包括下列内容： a.制造厂名； b.用途和主要性能规格； c.作用原理和结构说明； d.标有主要外形尺寸和连接尺寸的安装图； e.主要零件材料； f.维护、保养、安装和使用注意事项； g.可能发生的故障和办法； h.附件清单。 产品装箱单包括下列内容： a.订货单位和合同编号； b.制造厂名和出厂日期； c.产品名称、型号及规格； d.产品数量和净量； e.所附文件的名称和份数。 产品装箱单应加盖制造厂装箱检验员的印章及检验日期。 贮存 产品应保存在通风的库房或遮篷的场所内。放置必须整齐，不得互相挤叠和露天存入，以防变形、损坏和锈蚀。 保修期 闸门在投入使用一年内，但不超过发货后18个月，制造厂应对其材料缺陷、制造质量以及在正常使用中所损坏的零部件负责保修。保修期内制造厂应免费修理或更换。
主要部件材质： 门板 不锈钢 闸槽 不锈钢 密封条 橡胶 传动螺杆 45#钢 传动螺母 铜合金 门架 不锈钢 螺栓、螺母、垫圈 不锈钢 五、设备设计、制造、检验所遵循的标准目录： 该设备设计、制造、检验测试、验收标准、标志包装运输贮存及安装调试 过程所遵循ISO9001质量体系保证及有关通用标准，这些标准为国标（GB）部标（JB）或企标。这些通用标准目录省略，只提供专用标准如下： JB2932-86 水处理设备制造技术条件 GB5796-1986 梯形螺纹 GB12220-1989 通用阀门标志 GB12222-1989 多回转阀门驱动装 置的连接 GB12225-1989 通用阀门，铜合金铸铁技术条件 GB/T12252-1989 通用阀门 供货要求 ZB J16002-1987 阀门电动装置 技术条件 AWWAC501-87 美国水协标准 GBJ303-88 建筑电气安装工程质量检验评定标准 TJ305-75 建筑安装工程质量检验评定标准—通用机械设备安装工程 TJ306-77 建筑安装工程质量检验评定标准容器工程 TJ307-77 建筑安装工程质量检验评定标准—工业管道安装工程 GB50268-97 给水排水管道工程施工及验收规范 GB50235-97 工业金属管道工程施工及验收规范 GB50231-98 机械设备安装工程施工及验收通用规范 SZ-06-99 排水工程机电设备安装质量检验评定标准 GB50278-89 起重设备安装工程施工及验收规范
DL/T5018-94 钢闸门制造、安装及验收规范 GB/T13927-92 通用阀门压力试验 JB/ZQ4000.2-86 切削加工件通用技术条件 JB/ZQ4000.3-86 焊接件通用技术条件 JB/T5000.5-98 有色金属铸件通用技术条件 JB/ZQ4000.9-86 装配技术条件 JB/ZQ4000.10-86 涂装通用技术条件 JB/ZQ4286-86 包装技术通用技术条件 GB1220 不锈钢棒 GB3797-84 装有电子器件电控箱技术条件 GB/T4942.2-93 低压电器外壳防护等级 GB8923-85 涂装前钢材表面锈蚀等级和除锈等级 YJ010 抛丸喷砂技术条件及检验方法 JB/Z4000.1-86 产品检验通用技术条件 制造厂 渠道闸门安装技术手册 适用于本产品的“产品出厂前的检验规则和方法” 适用于本产品的“产品安装手册”及“产品安装检验规则和方法” 适用于本产品的“产品型式试验规则”“产品的试验方法” 以上技术标准如有废止，执行现行技术标准
耀禹水利机械厂(岚县分公司) 底轴液压闸门产品用户覆盖全国，远销东北三省、内蒙、甘肃、云南、贵州、四川、两广等地区，在周边省份市场占有率达到60%以上，受到用户的好评。公司产品在国内 底轴液压闸门市场占有重要地位。公司贯彻“与时俱进、开拓进取、脚踏实地、勇攀新高”的企业方针，围绕“做精做大做强”的思路，在未来三年时间内，朝着1000w销售目标而奋斗。
